 產品資訊



　類比、數位一機搞定(台灣研發、製造)

類別

產品機型

規格
MSO

ON SALE

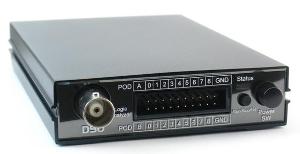

混合信號示波器  JMSO-1100-128

點擊圖片放大

詳細規格

 使用手冊 軟體V2.02.01
軔體V1.00

產品狀態：銷售中

限量特價中,買到賺到,錯過可惜!!

通道：18數位通道(含外部時脈輸入端)、1類比通道、1觸發輸入 / 輸出 / 校正信號

記憶容量： 總記憶容量4 Mbits/ 每通道記憶深度128Kbits / 最大256Kbits(DSO 關閉)

取樣率：最高:數位200MS/s，類比100MS/s，最低1S/s，類比等效取樣2.3GSa/s

頻寬：數位:100MHz，類比60~100MHz (選配)

開關/按鈕/LED：1電源開關、1可定義按鈕、1狀態LED

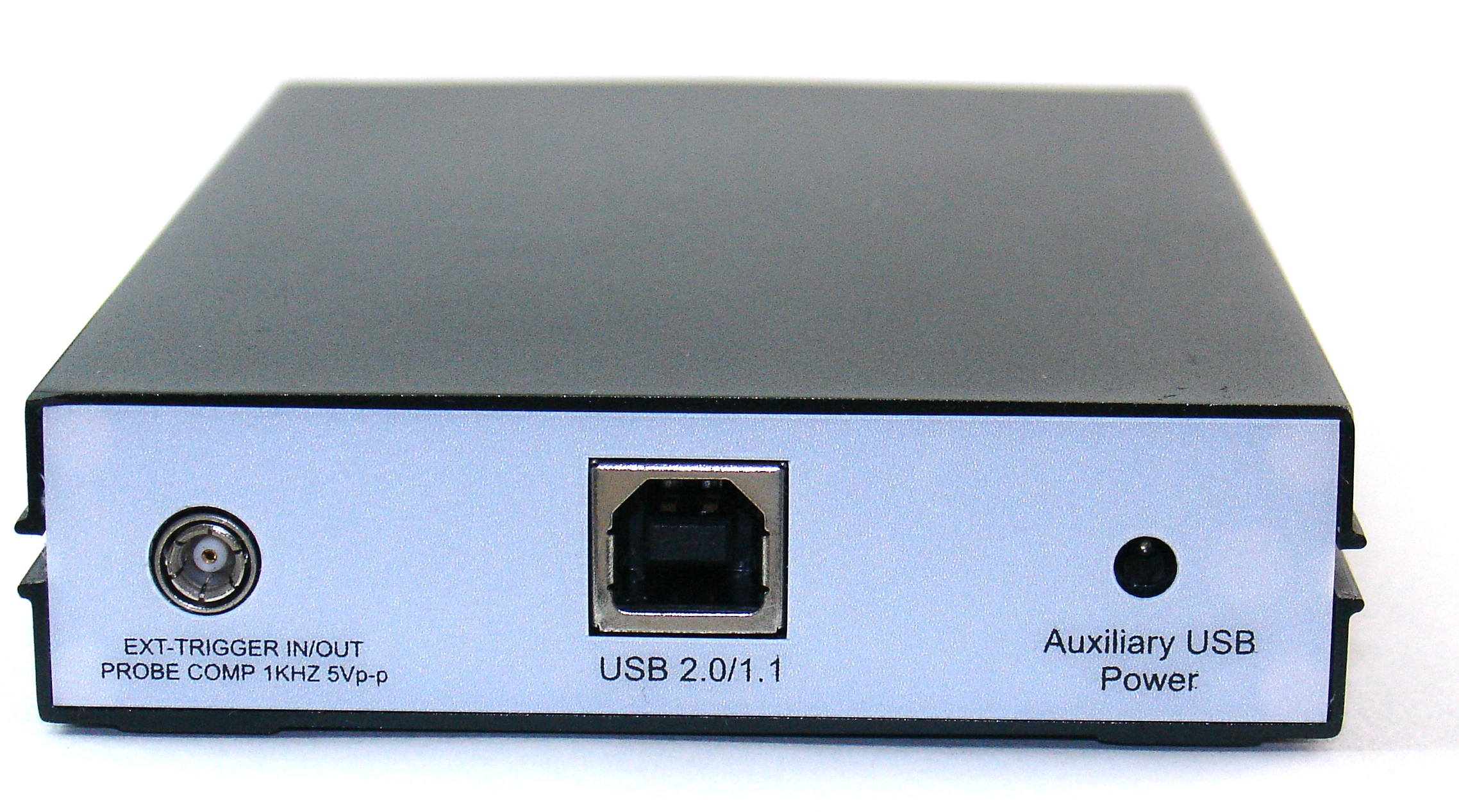

通訊：USB 2.0(1.1相容)， 使用USB電源(另提供額外的USB輔助電源輸入-當某些電腦USB 供應電流不足500mA時使用)

每通道解析度：類比解析度10Bits、數位1Bit

觸發：

      包含預觸發 / 觸發延遲

      數位觸發：數位18通道觸發、邊緣(上升、下降、任意邊緣)、準位(高、低準位)、並列匯流排數值，階數1階，觸發次數1~65535。

      類比觸發：任意、上升邊緣、下降邊緣、任意邊緣

      外部觸發：任意、上升邊緣、下降邊緣、任意邊緣

擴充：相同型號、不同型號均可堆疊擴充通道數

更新：軟體、驅動程式、單晶片韌體、CPLD軔體、FPGA軔體

保固：台灣2年

配件：20 邏輯測試勾、2組邏輯測試線、1示波器探棒60MHz、1USB線、  1示波器探棒校正線。 (配件表)(軟體功能介紹)

尺寸：長120mm寬80mm高22mm


MSO

ON SALE

混合信號示波器  JMSO-5100-128

點擊圖片放大

詳細規格

 使用手冊 軟體V2.02.01
軔體V1.00

產品狀態：銷售中

限量特價中,買到賺到,錯過可惜!!

通道：18數位通道(含外部時脈輸入端)、1類比通道、1觸發輸入 / 輸出 / 校正信號

記憶容量： 總記憶容量4 Mbits/ 每通道記憶深度128Kbits / 最大256Kbits(DSO 關閉)

取樣率：最高:數位500MS/s，類比100MS/s，最低1S/s，類比等效取樣2.3GSa/s

頻寬：數位:100MHz，類比60~100MHz (選配)

開關/按鈕/LED：1電源開關、1可定義按鈕、1狀態LED

通訊：USB 2.0(1.1相容)， 使用USB電源(另提供額外的USB輔助電源輸入-當某些電腦USB 供應電流不足500mA時使用)

每通道解析度：類比解析度10Bits、數位1Bit

觸發：

      包含預觸發 / 觸發延遲

      數位觸發：數位18通道觸發、邊緣(上升、下降、任意邊緣)、準位(高、低準位)、並列匯流排數值，階數1階，觸發次數1~65535。

      類比觸發：任意、上升邊緣、下降邊緣、任意邊緣

      外部觸發：任意、上升邊緣、下降邊緣、任意邊緣

擴充：相同型號、不同型號均可堆疊擴充通道數

更新：軟體、驅動程式、單晶片韌體、CPLD軔體、FPGA軔體

保固：台灣2年

配件：20 邏輯測試勾、2組邏輯測試線、1示波器探棒60MHz、1USB線、  1示波器探棒校正線。 (配件表)(軟體功能介紹)

尺寸：長120mm寬80mm高22mm


LA

　

混合信號示波器  JLA-5032A

建議售價：

產品狀態：銷售中

　

通道：32數位通道(含外部時脈輸入端)、1觸發輸入 / 輸出 / 校正信號

記憶容量： 總記憶容量4 Mbits/ 每通道記憶深度128Kbits / 最大256Kbits

取樣率：最高:500MS/s，最低1S/s

頻寬：:100MHz

開關/按鈕/LED：1電源開關、1可定義按鈕、1狀態LED

通訊：USB 2.0(1.1相容)， 使用USB電源

每通道解析度：數位1Bit

觸發：

      包含預觸發 / 觸發延遲

      數位觸發：數位32通道觸發、邊緣(上升、下降、任意邊緣)、準位(高、低準位)、並列匯流排數值，階數1階，觸發次數1~65535。

      類比觸發：任意、上升邊緣、下降邊緣、任意邊緣

      外部觸發：任意、上升邊緣、下降邊緣、任意邊緣

擴充：相同型號、不同型號均可堆疊擴充通道數

更新：軟體、驅動程式、單晶片韌體、CPLD軔體、FPGA軔體

保固：洽經銷商

配件：洽經銷商

尺寸：長120mm寬80mm高22mm


LA

　

混合信號示波器  JLA-5018A

建議售價：

產品狀態：銷售中

　

通道：18數位通道(含外部時脈輸入端)、1觸發輸入 / 輸出 / 校正信號

記憶容量： 總記憶容量4 Mbits/ 每通道記憶深度128Kbits / 最大256Kbits

取樣率：最高:500MS/s，最低1S/s

頻寬：:100MHz

開關/按鈕/LED：1電源開關、1可定義按鈕、1狀態LED

通訊：USB 2.0(1.1相容)， 使用USB電源

每通道解析度：數位1Bit

觸發：

      包含預觸發 / 觸發延遲

      數位觸發：數位32通道觸發、邊緣(上升、下降、任意邊緣)、準位(高、低準位)、並列匯流排數值，階數1階，觸發次數1~65535。

      類比觸發：任意、上升邊緣、下降邊緣、任意邊緣

      外部觸發：任意、上升邊緣、下降邊緣、任意邊緣

擴充：相同型號、不同型號均可堆疊擴充通道數

更新：軟體、驅動程式、單晶片韌體、CPLD軔體、FPGA軔體

保固：洽經銷商

配件：洽經銷商

尺寸：長120mm寬80mm高22mm


MSO

　

混合信號示波器  JLA-2018M

建議售價：

產品狀態：量產中、接單生產(客訂)

　

通道：18數位通道(含外部時脈輸入端)、1類比通道、1觸發輸入 / 輸出 / 校正信號

記憶容量： 總記憶容量4 Mbits/ 每通道記憶深度128Kbits / 最大256Kbits(DSO 關閉)

取樣率：最高:數位500MS/s，類比100MS/s，最低1S/s，類比等效取樣2.3GSa/s

頻寬：數位:100MHz，類比60~100MHz (選配)

開關/按鈕/LED：1電源開關、1可定義按鈕、1狀態LED

通訊：USB 2.0(1.1相容)， 使用USB電源

每通道解析度：類比解析度10Bits、數位1Bit

觸發：

      包含預觸發 / 觸發延遲

      數位觸發：數位18通道觸發、邊緣(上升、下降、任意邊緣)、準位(高、低準位)、並列匯流排數值，階數1階，觸發次數1~65535。

      類比觸發：任意、上升邊緣、下降邊緣、任意邊緣

      外部觸發：任意、上升邊緣、下降邊緣、任意邊緣

擴充：相同型號、不同型號均可堆疊擴充通道數

更新：軟體、驅動程式、單晶片韌體、CPLD軔體、FPGA軔體

保固：洽經銷商

配件：洽經銷商

尺寸：長120mm寬80mm高22mm


LA

　

混合信號示波器  JLA-5032D

建議售價：

產品狀態：量產中、接單生產(客訂)

　

通道：32數位通道(含外部時脈輸入端)、1觸發輸入 / 輸出 / 校正信號

記憶容量： 總記憶容量4 Mbits/ 每通道記憶深度128Kbits / 最大256Kbits

取樣率：最高:500MS/s，最低1S/s

頻寬：:100MHz

開關/按鈕/LED：1電源開關、1可定義按鈕、1狀態LED

通訊：USB 2.0(1.1相容)， 使用USB電源

每通道解析度：數位1Bit

觸發：

      包含預觸發 / 觸發延遲

      數位觸發：數位32通道觸發、邊緣(上升、下降、任意邊緣)、準位(高、低準位)、並列匯流排數值，階數1階，觸發次數1~65535。

      類比觸發：任意、上升邊緣、下降邊緣、任意邊緣

      外部觸發：任意、上升邊緣、下降邊緣、任意邊緣

擴充：相同型號、不同型號均可堆疊擴充通道數

更新：軟體、驅動程式、單晶片韌體、CPLD軔體、FPGA軔體

保固：洽經銷商

配件：洽經銷商

尺寸：長120mm寬80mm高22mm


TOP

               配件表

類別

產品機型

USB線



CD

　

手冊

邏輯測試線

邏輯測試勾



示波器探棒



校正訊號輸出線

　

　
MSO MSO 系列 1.5公尺1條 1片(選配) 1冊(CD內) 2組共20條測試線 2套共20個(選配) 60MHz 1條 校正線1條(選配)
MSO LA 系列 1.5公尺1條 1片(選配) 1冊(CD內) 2組共20條測試線 2套共20個(選配)
DSO DSO 系列 1.5公尺1條 1片(選配) 1冊(CD內) 60MHz 2條
TOP

    軟體功能介紹

　

點擊圖片放大

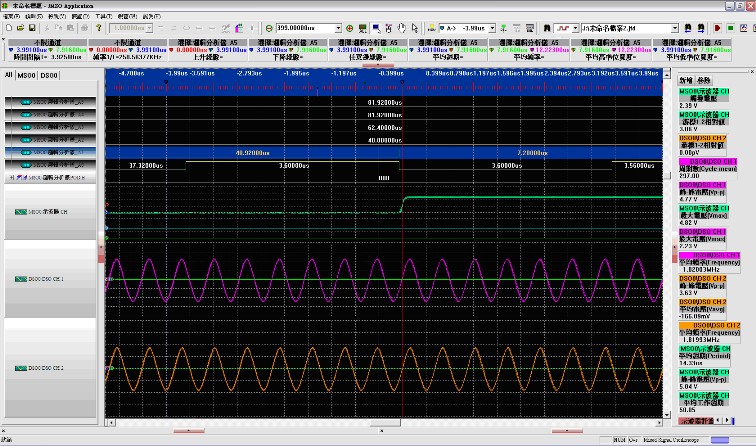

強大的裝置整合能力及裝置管理功能，不同的裝置整合在MixScope軟體內做波形及自動量測數值的顯示。

同一型號的裝置可堆疊多台做同時啟動量測，讓您自由擴充量測的通道。

不同型號的裝置可做同時啟動量測，讓您自由擴充量測的通道及量測信號的種類。

數位、類比信號同時顯示於MixScope 。

數位IC設計模擬後所產生的波形信號可匯入MixScope軟體來顯示及與實測的信號做比對。

每一個裝置有專屬的控制面板，操控不混淆。

不同裝置的波形可選擇在同一頁面作顯示、或個別顯示裝置的波形。



點擊圖片放大

具動態分割視窗

WinWaveSplit獨家創新的技術 顯示波形不再侷限單一視窗、單一位置。

具有動態分割視窗(如左圖是4分割、也可2分割或不分割)、對於分析信號的差異有相當大的助益。

隨時可使用滑鼠拉動來開啟、關閉分割視窗及調整分割視窗的大小。

在同一水平軸上的分割視窗可同時調整顯示的時間位置。

在同一垂直軸上的分割視窗可同時調整顯示的通道位置。

編號1與編號2及編號3與編號4的分割視窗，可做不同時間位置的波形顯示。

編號1與編號3及編號2與編號4的分割視窗，可做不同的通道波形顯示 。

強大的系統更新能力

系統更新不再侷限軟體及驅動程式，軟體、驅動程式及儀器硬體內的單晶片韌體、FPGA軔體都可藉由網路下載更新檔後由儀器裝置上原有的USB 2.0通訊埠的連線做下載更新的動作。



自動量測(DSO)

具有自動量測結果的顯示視窗，同時顯示各種量測的結果高達20個。

可隨時新增或減少量測項。

顯示量測項時依據所屬通道的波形顏色做顯示上的顏色區別。



自動統計(Logic Wave)

配合選擇列及時間標示線可自動統計出週期、頻率、波寬、上升邊緣數、下降邊緣數、邊緣變化數、佔空比、週期數等。同時顯示高達10個統計結果。

每一個統計項可選不同的時間標示線、計算項、及固定通道或被選擇的通道做統計。

更新波形時就同時更新統計值，即時且方便。

統計項可新增、移除，統計項可同時顯示多達10個。

電源管理

雖然使用電腦的USB Port供電，但我們堅持要在裝置中包含電源開關，讓使用者不使用該裝置時可關閉電源。

裝置內部晶片具有睡眠控制的功能，軟體可控制硬體進入睡眠模式及喚醒，以節省寶貴的地球資源。

可編輯波形(需搭配具有信號產生器功能的機型使用)

點擊圖片放大

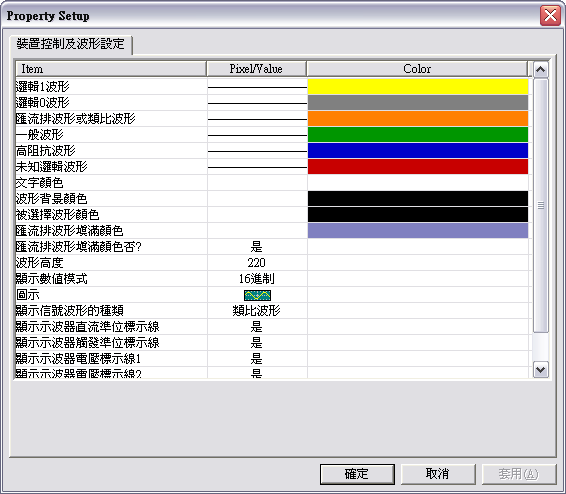

多項自訂

每一通道具有豐富且多種的顏色設定、內容設定，讓使用者自由搭配出適合的顏色設定。

每一通道可調整顯示波形的線條粗細、波形顯示區域的高度。

顯示數字的格式HEX、BIN、DEC、ASCII可自由調整。

通道的圖示可選擇變更

數位的匯流排波形可選擇顯示"數位的匯流排波形"及模擬"類比波形"作顯示。

　

點擊圖片放大

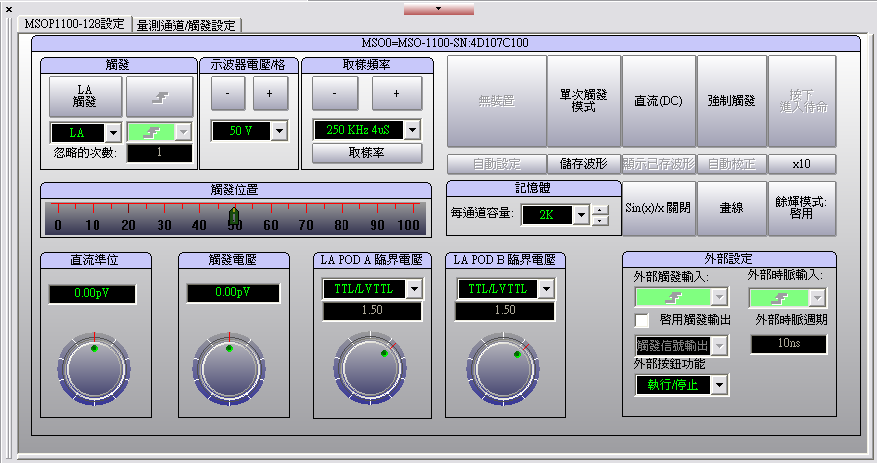

獨立面板

連結至軟體的裝置，具有專屬的控制面板。

面板可調整大小及隱藏、及回復顯示出最後調整的大小。

一般裝置皆含有旋鈕操作鈕。

　

功能強大的尋找功能

在工具列上有快速的尋找功能工具列，另外有進階的尋找設定。

進階尋找使用圖像式的指令編輯器，依據要尋找的特徵一一選擇指令，組合出一組尋找的集合。

尋找的指令集合可存檔及讀檔，方便載入尋找及載入後再次修改。

尋找的特徵支援上、下緣，任意邊緣，邏輯High 、Low，匯流排數值，時間差，迴圈等特徵指令。

　

時間軸

標示線可新增、移除，時間標示線多達11個。

滑鼠可拉動時間標示線，變更標示線位置後同步更新統計項的統計值。

時間軸支援正負時間刻度，最大刻度達到每格百萬秒(以1nS為最小單位時)，最小刻度依裝置的定義。

時間軸的操作簡便，有放大、縮小鈕、顯示全部、區域放大、局部縮小、滑鼠按鈕操控放大縮小、掌形拉動時間軸等操作模式及按鈕。

　

　

語言

目前支援三種語言:英文、簡體中文、及繁體中文。

當前使用的語言可選擇變更。

　

　

FFT

具快速傅立葉分析(頻譜分析)顯示視窗

FFT 視窗可作水平、垂直軸刻度的放大與縮小以及各種的FFT窗函式，並有顯示刻度的切換等功能(RMS、DB、VPP)，以及在視窗的右上角顯示目前滑鼠游標所在的頻率及電壓、DB數值。

供的窗函式如下所列 "Hanning"è漢尼窗， "Hamming"è漢明窗， "Rectangular"è矩形 Window，"Triangular"è三角窗，"Blackman"è布萊克曼窗，"Blackman_Harris"， "Barlett"è巴特裏特窗，"Parzen"è派忍窗，"Welch"， "Flattop"è平頂加權函數，"Kaiser_Bessel"è凱撒貝瑟窗。

　

波形寬度之時間顯示

　

波形顯示，通道操作

顯示波形的高度依據通道名稱的高度而定

在通道名稱顯示區可使用滑鼠拉動通道名稱欄的高度，進而更改顯示波形的高度

可變更通道的位置-使用滑鼠直接拉動通道至新的位置。

通道名稱欄位支援"單選"(按著鍵盤的Ctrl鍵 及滑鼠點選通道欄)及"複選"(按著鍵盤的Shift鍵 及滑鼠點選通道欄)，通道被選擇後可使用輔助選單內的設定(滑鼠右鍵開啟輔助選單)。

匯流排內的通道可排序及變更通道的排列順序。

　
匯入波形，列印功能

剪圖
