經銷產品-產品資訊
示波器
GDS-1000U Series 100 / 70
/ 50 MHz 頻寬 頻寬選擇；2 通道
GDS-1000A-U Series 150 / 100 /
70 MHz 頻寬 頻寬選擇；2 通道
| 類別 |
產品機型
|
規格
|
| 量測設備 |
ON
SALE
GDS-1072A-U
|
GWInstek 固緯電子GDS-1072A-U 數位示波器
 2通道, 70 MHz頻寬
雙取樣模式: 1GSa/s即時取樣率以及25GSa/s等效取樣速度
內建2M取樣記憶體
垂直電壓提供: 2mV~10V/div範圍
水平時間掃描範圍1ns~50s/div
全系列5.7”彩色無亮點TFT面版
支援27項自動量測功能
數學運算功能:+,-,x,FFT,FFTrms,Zoom FFT
支援USB Host 及USB Device 介面
資料紀錄器
Go/NoGo 測試功能
終身保固
|
| 量測設備 |
ON
SALE
GDS-1102A-U
|
GWInstek 固緯電子GDS-1102A-U 數位示波器
2通道, 100 MHz頻寬
雙取樣模式: 1GSa/s即時取樣率以及25GSa/s等效取樣速度
內建2M取樣記憶體
垂直電壓提供: 2mV~10V/div範圍
水平時間掃描範圍1ns~50s/div
全系列5.7”彩色無亮點TFT面版
支援27項自動量測功能
數學運算功能:+,-,x,FFT,FFTrms,Zoom FFT
支援USB Host 及USB Device 介面
資料紀錄器
Go/NoGo 測試功能
終身保固
|
| 量測設備 |
ON
SALE
GDS-1152A-U
|
GWInstek 固緯電子GDS-1152A-U 數位示波器
2通道, 150 MHz頻寬
雙取樣模式: 1GSa/s即時取樣率以及25GSa/s等效取樣速度
內建2M取樣記憶體
垂直電壓提供: 2mV~10V/div範圍
水平時間掃描範圍1ns~50s/div
全系列5.7”彩色無亮點TFT面版
支援27項自動量測功能
數學運算功能:+,-,x,FFT,FFTrms,Zoom FFT
支援USB Host 及USB Device 介面
資料紀錄器
Go/NoGo 測試功能
終身保固
|
GDS-1000B Series 100/70/50MHz
三種頻寬選擇，採用二或四通道輸入(50MHz機種僅具備四通道輸入)
| 類別 |
產品機型
|
規格
|
| 量測設備 |
ON
SALE
GDS-1072B
|
GWInstek 固緯電子 GDS-1072B 70MHz, 2通道數位儲存示波器
70MHz頻寬，採用二通道輸入
1GSa/s最大取樣率
每通道最大10M記憶體深度
7吋 800 x 480 WXGA液晶顯示螢幕
具備256色階顯示功能，可強化波形之表現
1Mpts FFT頻域信號顯示表現
具備水平時間、垂直電壓以及觸發一鍵歸零設置功能
造型新穎，重量輕巧 |
|
|
| 量測設備 |
ON
SALE
GDS-1054B
|
GWInstek 固緯電子 GDS-1054B 50MHz, 4通道數位儲存示波器
50MHz頻寬，採用四通道輸入
1GSa/s最大取樣率
每通道最大10M記憶體深度
7吋 800 x 480 WXGA液晶顯示螢幕
具備256色階顯示功能，可強化波形之表現
1Mpts FFT頻域信號顯示表現
具備水平時間、垂直電壓以及觸發一鍵歸零設置功能
造型新穎，重量輕巧
|
| 量測設備 |
ON
SALE
GDS-1074B
|
GWInstek 固緯電子 GDS-1074B 70MHz, 4通道數位儲存示波器
70MHz頻寬，採用四通道輸入
1GSa/s最大取樣率
每通道最大10M記憶體深度
7吋 800 x 480 WXGA液晶顯示螢幕
具備256色階顯示功能，可強化波形之表現
1Mpts FFT頻域信號顯示表現
具備水平時間、垂直電壓以及觸發一鍵歸零設置功能
造型新穎，重量輕巧
|

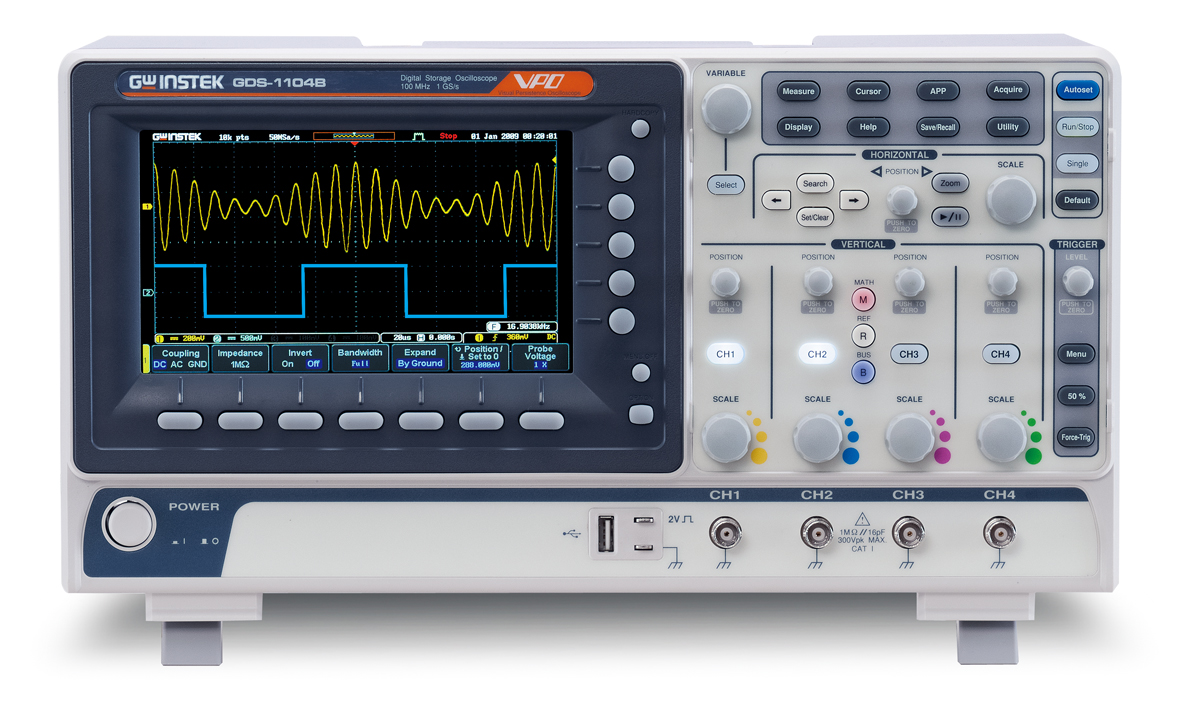

| 量測設備 |
ON
SALE
GDS-1104B
|
GWInstek 固緯電子 GDS-1104B 100MHz, 4通道數位儲存示波器
100MHz頻寬，採用四通道輸入
1GSa/s最大取樣率
每通道最大10M記憶體深度
7吋 800 x 480 WXGA液晶顯示螢幕
具備256色階顯示功能，可強化波形之表現
1Mpts FFT頻域信號顯示表現
具備水平時間、垂直電壓以及觸發一鍵歸零設置功能
造型新穎，重量輕巧
|
GDS-2000E Series 70MHz/100MHz/200MHz 頻寬選擇；2 通道 或4 通道
| 類別 |
產品機型
|
規格
|
| 量測設備 |
ON
SALE
GDS-2072E
|
GWInstek 固緯電子 GDS-2072E 70MHz, 2通道數位儲存示波器
70MHz 頻寬選擇；2 通道
每通道1GSa/s即時取樣率(2通道機種); 最高1GSa/s即時取樣率(4通道機種)
標準10M最大記憶體深度及VPO波形顯示技術
波形更新率高達 120,000 次/秒
8 ” WVGA TFT LCD 螢幕顯示
最高1M 點的FFT,提供更高的頻域解析度量測
高通及低通數位濾波器功能
29,000分段記憶體及波形搜尋功能
I2C/SPI/UART/CAN/LIN 串列匯流排觸發與解碼功能
資料紀錄功能可追踪長達100小時的訊號變化
支援遠端網路儲存功能
|
| 量測設備 |
ON
SALE
GDS-2102E
|
GWInstek 固緯電子 GDS-2102E 100MHz, 2通道數位儲存示波器
100MHz 頻寬選擇；2 通道
每通道1GSa/s即時取樣率(2通道機種); 最高1GSa/s即時取樣率(4通道機種)
標準10M最大記憶體深度及VPO波形顯示技術
波形更新率高達 120,000 次/秒
8 ” WVGA TFT LCD 螢幕顯示
最高1M 點的FFT,提供更高的頻域解析度量測
高通及低通數位濾波器功能
29,000分段記憶體及波形搜尋功能
I2C/SPI/UART/CAN/LIN 串列匯流排觸發與解碼功能
資料紀錄功能可追踪長達100小時的訊號變化
支援遠端網路儲存功能
|
| 量測設備 |
ON
SALE
GDS-2202E
|
GWInstek 固緯電子 GDS-2202E 200MHz, 2通道數位儲存示波器
200MHz 頻寬選擇；2 通道
每通道1GSa/s即時取樣率(2通道機種); 最高1GSa/s即時取樣率(4通道機種)
標準10M最大記憶體深度及VPO波形顯示技術
波形更新率高達 120,000 次/秒
8 ” WVGA TFT LCD 螢幕顯示
最高1M 點的FFT,提供更高的頻域解析度量測
高通及低通數位濾波器功能
29,000分段記憶體及波形搜尋功能
I2C/SPI/UART/CAN/LIN 串列匯流排觸發與解碼功能
資料紀錄功能可追踪長達100小時的訊號變化
支援遠端網路儲存功能
|
| 量測設備 |
ON
SALE
GDS-2204E
|
GWInstek 固緯電子 GDS-2204E 200MHz, 4通道數位儲存示波器
200MHz 頻寬選擇；4 通道
每通道1GSa/s即時取樣率(2通道機種); 最高1GSa/s即時取樣率(4通道機種)
標準10M最大記憶體深度及VPO波形顯示技術
波形更新率高達 120,000 次/秒
8 ” WVGA TFT LCD 螢幕顯示
最高1M 點的FFT,提供更高的頻域解析度量測
高通及低通數位濾波器功能
29,000分段記憶體及波形搜尋功能
I2C/SPI/UART/CAN/LIN 串列匯流排觸發與解碼功能
資料紀錄功能可追踪長達100小時的訊號變化
支援遠端網路儲存功能
|

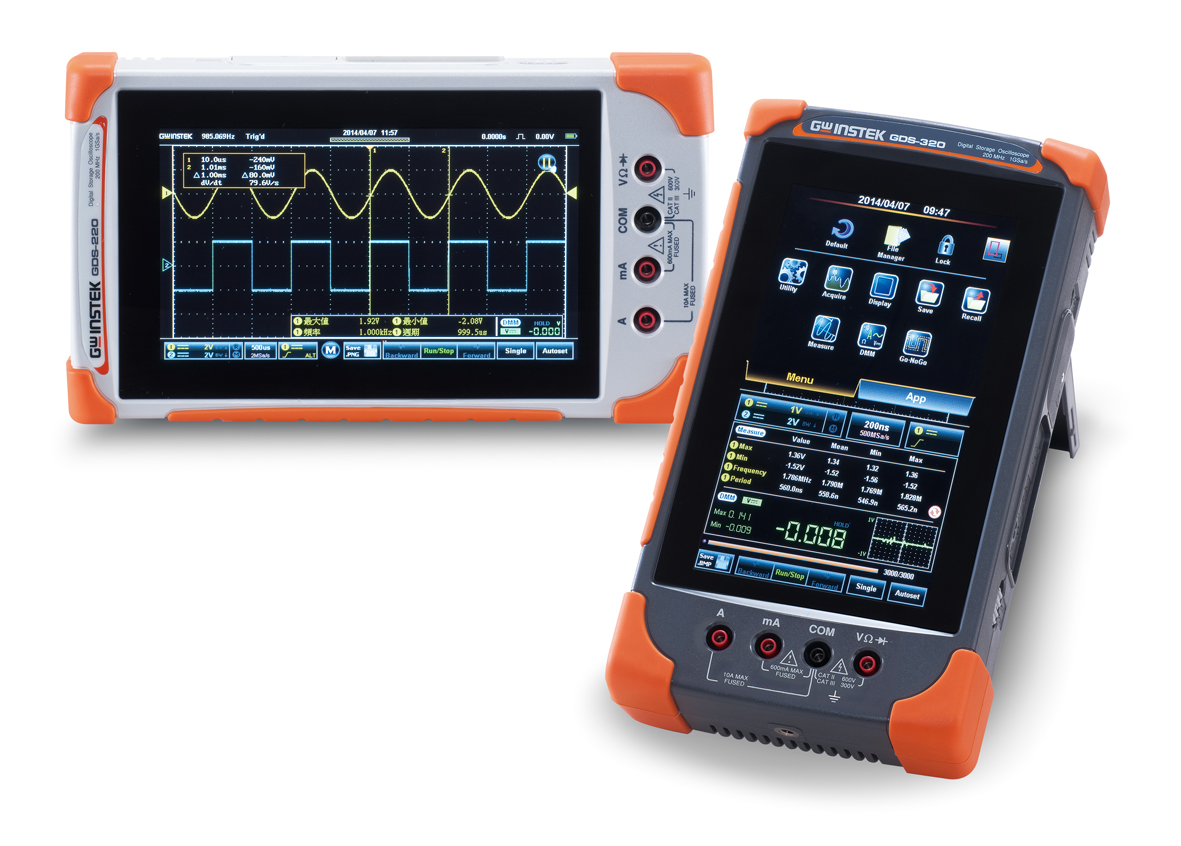

手持式 GDS-300 / 200 Series
| 類別 |
產品機型
|
規格
|
| 量測設備 |
ON
SALE
GDS-207、GDS-210、GDS-220
| GDS-307、GDS-310、GDS-320 |
 |
|
GWInstek 固緯電子GDS-200/GDS-300 系列 2通道數位儲存示波器
200/100/70MHz 三種頻寬選擇，採2通道輸入
1GSa/s最大取樣率
每通道最大5M記憶體深度
7吋 800 x 480全觸控電容式液晶顯示螢幕，可直橫向使用
內建50,000計數之數位多功能電錶
連續30,000筆波形紀錄功能, 可隨時還原重現量測狀況
溫度量測與記錄功能
內建工程計算機、電阻色碼以及衰減器計算應用軟體
可選配差動探棒以達成隔離效果
|
直流電源供應器 GPS Series
| 類別 |
產品機型
|
規格
|
| 電源供應器 |
ON
SALE
|
GWInstek 固緯電子 GPS Series 直流電源供應器 ~原廠保固!
輕薄短小，攜帶方便
高調節率 0.01%
固定電壓與固定電流操作功能
具串聯或並聯操作模式
| 輸出 |
| |
Output Volts (V)
|
Output Amps (A)
|
|
GPS-1850
|
0 ~ 18
|
0 ~ 5
|
|
GPS-3030
|
0 ~ 30
|
0 ~ 3
|
|
GPS-6010
|
0 ~ 60
|
0 ~ 1
|
|
GPS-1830D
|
0 ~ 18
|
0 ~ 3
|
|
GPS-1850D
|
0 ~ 18
|
0 ~ 5
|
|
GPS-3030D
|
0 ~ 30
|
0 ~ 3
|
|
GPS-3030DD
|
0 ~ 30
|
0 ~ 3
|
| 定電壓操作 |
| 調節率 |
電源調節率 < 0.01% + 3mV
負載調節率 < 0.01% + 3mV (額定電流 < 3A)
< 0.01% + 5mV (額定電流 > 3A) |
| 漣波與雜訊 |
< 0.5mVrms 5Hz ~ 1MHz (額定電流 < 3A)
< 1mVrms 5Hz ~ 1MHz (額定電流 > 3A) |
| 回復時間 |
< 100μS (50% 負載變動, 最小負載 0.5A) |
| 溫度係數 |
< 300ppm/°C |
| 輸出範圍 |
0 至額定電壓連續可調 |
| 定電流操作 |
| 調節率 |
電源調節率 < 0.2% + 3mA
負載調節率 < 0.2% + 3mA |
| 漣波電流 |
< 3mArms |
| 輸出範圍 |
0 至額定電流連續可調 (Hi/Lo range switchable) |
| 錶頭 |
| 指針式 |
V-錶及 I-錶各一
2.5 class
尺寸 50 x 50 mm |
| 絕緣 |
| 機殼對端子 |
20MΩ or above ( DC 500V ) |
| 機殼對電源線 |
30MΩ or above ( DC 500V ) |
| 使用電源 |
| |
交流 100V/120V/220V/240V+10%, 50/60Hz |
| 附件 |
| |
電源線 x 1,
操作手冊 x 1,
測試線 GTL-105 x 1 (<3A) or GTL-104 x 1 (<10A) |
| 尺寸 |
| |
128(寬) x 145(高) x 285(長) mm |
|
|
